Die Sungrow AC22E Wallbox bietet über ihre RS485-Schnittstelle eine solide Möglichkeit für die Einbindung in ein Energiemanagementsystem wie EVCC. EVCC ist eine Software, deren Ursprung im kontrollierten und automatisierten Laden von Elektrofahrzeugen, insbesondere des Überschussladen hat. Damit die Wallbox mit EVCC sprechen kann eignet sich ein Waveshare RS485-zu-Ethernet Adapter besonders gut. In diesem Beitrag liegt der Fokus auf dem korrekten Anschluss und der Einbindung des Adapters ins Heimnetzwerk.
Warum ein RS485 zu Ethernet Adapter?
Die Sungrow AC22E kommuniziert standardmäßig über Modbus RTU via RS485. Diese serielle Verbindung ist robust, jedoch nicht direkt netzwerkfähig. Darüber hinaus wird dein EVCC Host vermutlich keine Kommunikations Schnittstelle, wie ein Wechselrichter haben, um RS485 direkt anzuschließen.
Der Waveshare Adapter übernimmt hier die Rolle einer Protokoll-Brücke:
- RS485 (Modbus RTU) → Ethernet (Modbus TCP)
- Direkte Einbindung ins LAN damit vermutlich flexibler in der Platzierung gegenüber einem Waveshare RS485 zu USB
- Zugriff durch Systeme wie EVCC, Home Assistant etc.
Mit dem verlinkten RS485 zu USB Adapter habe ich keine Erfahrung. Laut Recherche im Netz wird dieser oft genutzt, um eine Verbindung zu EVCC herzustellen, wenn das System zum Beispiel auf einem RaspberryPI gehostet wird.
Benötigte Komponenten
Für die Netzwerkintegration bzw. das Setup in diesem Beitrag werden folgende Komponenten benötigt:
- Sungrow Wallbox AC22E
- Waveshare RS485 zu Ethernet Adapter
- 2-adriges, geschirmtes RS485-Kabel (LAN Kabel)
- Netzwerkkabel (RJ45)
- PoE fähigen Netzwerk Switch (Stromversorgung über PoE = Power over Ethernet)
Der PoE Switch muss natürlich nicht von Unifi sein, aber ich ich habe gute Erfahrungen mit der Hardware von Unifi gemacht, wenngleich, die Unifi Komponenten schon in den professionellen Bereich. Dafür bietet Unifi viele Konfigurationsmöglichkeiten zur Steuerung, Überwachung und Absicherung des Netzwerks.
- This is the hardware upgrade version, support PoE...
- This is a RS485 device data acquisitor / IoT...
- The module features RS485 and Ethernet port (POE...
- It is suitable for applications such as data...
- Bi-Directional Transparent Data Transmission...
Anschluss der Sungrow AC22E Wallbox an Waveshare

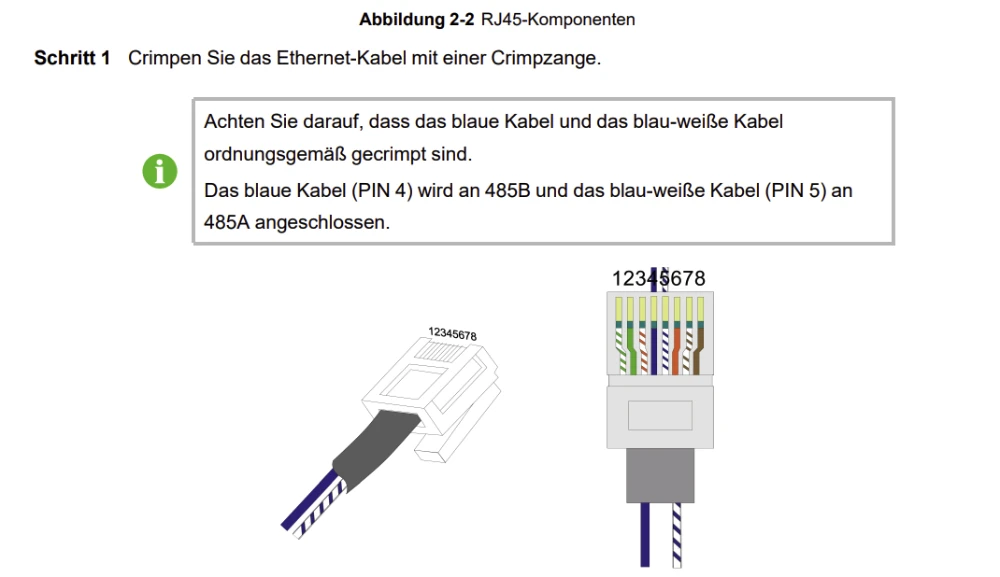

Ich setze im Weiteren voraus, dass alle Leitungen gezogen sind und gehe nun primär auf den Anschluss eine. Ein Blick in die Anleitung der Sungrow AC22E stellt klar, wie die Belegung zu erfolgen hat:
RS485B –> blaue Ader
RS485A –> blau / weiße Ader

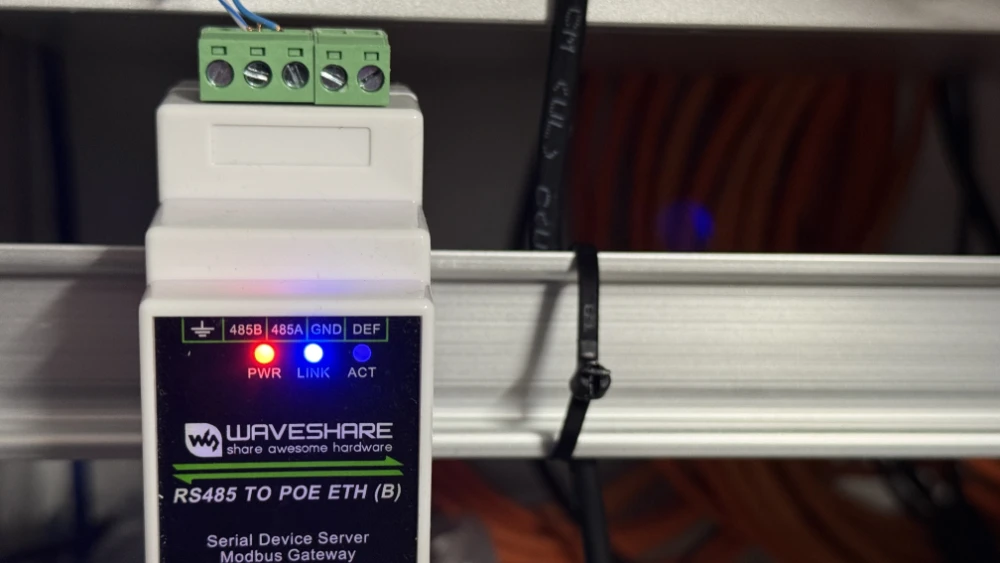

Der Waveshare ist recht deutlich beschriften, welche Ader auf welchen Anschluss gehört. RS485B ist links und RS485A rechts.
In meinem Fall war es leider so, dass der Solarteuer bei der Montage und Anschluss der Wallbox die beiden Adern an der Wallbox vertauscht hat. Aus diesem Grund ist die blau/weiße Adern auf meinem Foto auf RS485B gelegt. In Foren lese ich leider, dass dies häufiger passiert. Sollte die Kommunikation über RS485 also auf Anhieb nicht funktionieren ist die Prüfung der Adern ein Blick Wert!
Netzwerkanschluss des Waveshare Adapters

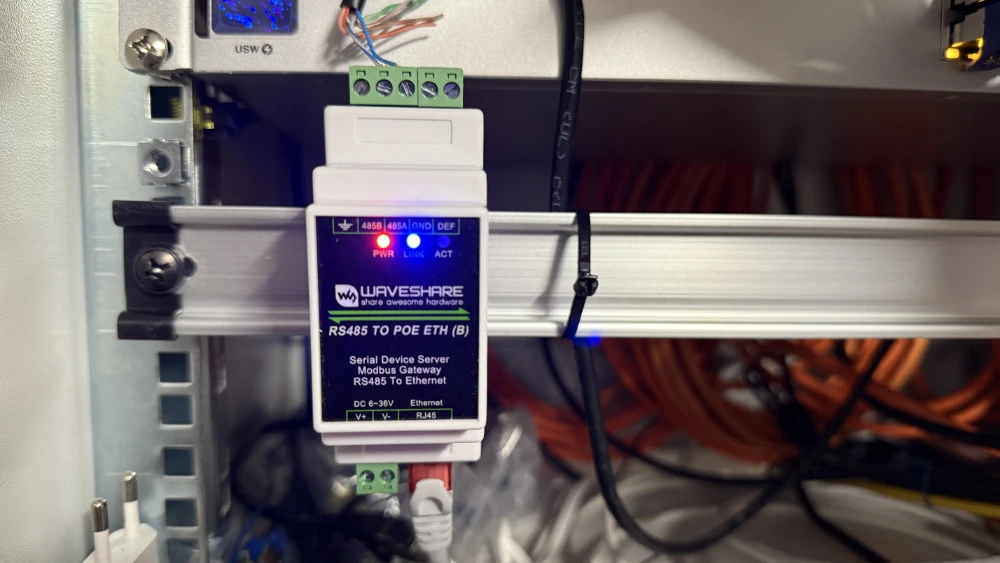

Der zweite Schritt des Anschluss des Waveshare ist die Einbindung des Adapters ins Netzwerk, da hier die Grundlage für eine IP Kommunikation gelegt wird. Der Adapter erhält damit eine IP-Adresse, die für die EVCC Integration der Wallbox benötigt wird. Auf der Unterseite des Waveshare ist der LAN Port. Das RJ45 Kabel wird in der Folge auf einen freien PoE Port des Switch gelegt.
Ist die Verbindung hergestellt ist der Waveshare erstmal in einem seiner Standard Subnetze erreichbar. Entweder:
192.168.1.200 oder 192.168.1.254 –> Mehr Infos sieh Doku.
Über die Konfiguration der Web Oberfläche muss daher erst das interne Gateway sowie eine feste IP-Adresse hinterlegt werden. Ich empfehle zumindest die Zuweisung einer festen IP-Adresse. Im Detail zeige ich diesen Schritt in meinem Youtube Video.
Das Web Interface fragt nach einem Passwort. Da im Standard keins hinterlegt ist kann das Feld einfach leer gelassen werden und mit Klick auf Login die Konfiguration geöffnet werden. Alle Details zu meinem Einstellungen ebenfalls im Video!
Fazit
Die Integration der Sungrow AC22E Wallbox über einen Waveshare RS485-zu-Ethernet-Adapter ist eine zuverlässige und professionelle Lösung. Besonders der direkte Netzwerkanschluss macht die Wallbox dauerhaft erreichbar und eröffnet vielfältige Möglichkeiten zur Überwachung und Automatisierung.
Vorteile dieser Lösung
- ✅ Stabile, kabelgebundene Netzwerkverbindung über RS485 und Ethernet
- ✅ Keine Cloud-Abhängigkeit oder zusätzliche Kosten für Sungrow iHomeManager
- ✅ Ideal für EVCC, Home Assistant & freie Energiemanagement Systeme
Wer Wert auf lokale Steuerung, Stabilität und geringe Kosten legt, findet in dieser Lösung eine ideale Grundlage für ein smartes Lade-Setup.
Weitere Sungrow Berichte findest du hier.
Falls du noch Fragen oder Anregungen haben solltest hinterlasse gerne einen Kommentar.
